供應尺寸:1/4" ~ 24"
規格:ANSI

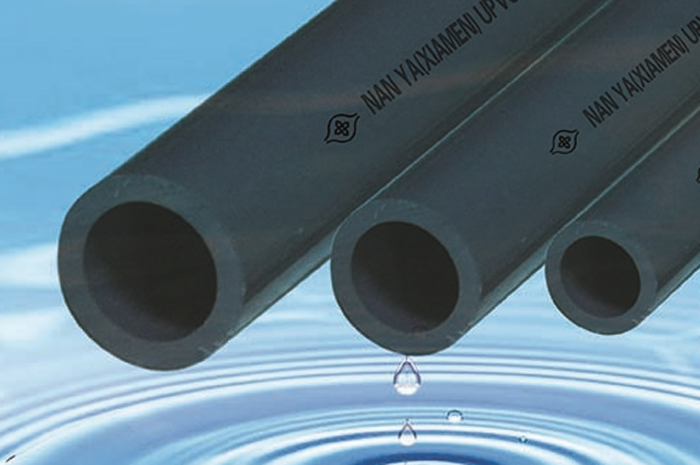

PVC SCH 80壓力管配件,是經由特殊高分子塑膠 (聚氯乙烯) 所製成,在經過無數次壓力試驗及各種物理特性測試,證明此材質為優良之配管系統。
PVC / CPVC SCH80 直 管 規 格 表
|
||||
尺寸 | 外徑 | 內徑 | 管壁厚度 |
最大工作壓力 (23°C) |
Size | mm | mm | mm | kgf/cm2 |
1/4" | 13.7 | 7.2 | 3.02 | 80.14 |
3/8" | 17.2 | 10.2 | 3.20 | 65.25 |
1/2" | 21.3 | 13.4 | 3.73 | 60.28 |
3/4" | 26.7 | 18.3 | 3.91 | 48.94 |
1" | 33.4 | 23.8 | 4.55 | 44.68 |
1-1/4" | 42.2 | 31.9 | 4.85 | 36.88 |
1-1/2" | 48.3 | 37.5 | 5.08 | 33.33 |
2" | 60.3 | 48.6 | 5.54 | 28.37 |
2-1/2" | 73.0 | 58.2 | 7.01 | 29.79 |
3" | 88.9 | 72.8 | 7.62 | 26.24 |
4" | 114.3 | 96.2 | 8.56 | 22.70 |
5" | 141.3 | 121.1 | 9.53 | 20.42 |
6" | 168.3 | 145.0 | 10.97 | 19.86 |
8" | 219.1 | 192.2 | 12.70 | 17.73 |
10" | 273.1 | 241.1 | 15.06 | 16.31 |
12" | 323.9 | 286.9 | 17.45 | 16.31 |
14" | 355.6 | 315.2 | 19.05 | 15.60 |
16" | 406.4 | 361.0 | 21.41 | 15.60 |
18" | 457.2 | 406.8 | 23.80 | 15.60 |
20" | 508.0 | 452.5 | 26.19 | 15.60 |
24" | 609.6 | 544.0 | 30.94 | 14.89 |
備註:
1.另可供應 PVC SCH40 / CPVC SCH40 直管配件,歡迎洽詢。
2.膠合式(Solvent Cenmented Joint)配件與Spears SR (Stainless Steel Reinforced) 牙接配件-耐壓約直管之60%;標準牙接式配件耐壓則約直管之50%。
警告:
1.不可使用於輸送壓縮空氣或氣體。
2.不可使用壓縮空氣或氣體測試任何PVC或CPVC熱塑性管材或管道系統;請勿使用由壓縮空氣或氣體驅動的設備來清洗系統,這些行為可能導致系統中的管材爆裂,對人身造成嚴重甚至致命傷害。
PVC管路 & CPVC管路之使用溫度與操作壓力對照表
Temperature Pressure De-rating for PVC & CPVC Thermoplastic Materials
隨著管路流體溫度逐步提高,在73°F(23°C)溫度上測定的熱塑性塑膠管道內部壓力最大值也將逐步降低。要計算溫度升高後最大內部壓力等級,簡單的方法就是將所指定溫度的百分比乘以73°F(23°C)溫度時的管道壓力等級。
系統工作溫度 |
73 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
210 |
PVC |
100% |
90% |
75% |
62% |
50% |
40% |
30% |
22% |
-0- |
-0- |
-0- |
-0- |
-0- |
-0- |
-0- |
CPVC |
100% |
100% |
91% |
82% |
73% |
65% |
57% |
50% |
45% |
40% |
32% |
25% |
22% |
20% |
-0- |
註:有螺牙的管路,PVC部分不得超過110°F(43°C);CPVC部分不得超過151°F(66°C)。
PVC & CPVC熱塑性塑膠材質之主要物理特性
Typical Physical Properties of PVC & CPVC Thermoplastic Materials
特性 |
美國材料實驗協會 |
PVC |
CPVC |
|
機械性能,23oC Mechanical Properties, 73oF |
||||
比 重 Specific Gravity |
D 792 |
1.41 |
1.55 |
|
熱性能 Thermal Properties |
||||
壓力66psi時熱變形溫度,oF |
D 648 |
165 |
217 |
|
可燃性 Flammability |
||||
限氧指數,% Limiting Oxygen Index, % |
D 2863 |
43 |
60 |
|
其他特性 Other Properties |
||||
24小時吸水率,% Water Absorption, % 24 hr. |
D 570 |
0.05 |
0.03 |
以上資料摘自Spears Manufacturing Company
